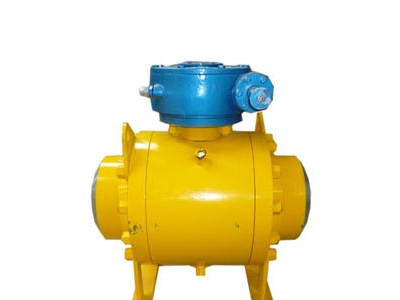

一、Q361Y焊接高压锻钢球阀特点：
1、公称通径：50-1000
2、公称压力：1.6-160Mpa
3、适用温度：－29℃- 450℃
4、流体阻力小、开启迅速
5、结构简单、体积小、便宜于维修
6、密封性能好，可以根据要求定制密封
7、不受安装方向的限制，介质的流向可任意
8、Q361Y焊接高压锻钢球阀安装方便直接焊接在管道上即可
二、Q361Y焊接高压锻钢球阀材质表：
|
主要零件 | 阀体 | A105 | LF2 | F304 | F304L | F316 | F316L | F51 |
| 球体、阀杆 | 420 | LF2 | F304 | F304L | F316 | F316L | F51 | |
| 密封圈 | 特种硬化材料 | |||||||
| 填料、垫圈 | 柔性石墨环 柔性石墨缠绕垫 | |||||||
| 适用工况 | 适用介质 | 高温的或含有颗粒等介质 | ||||||
| 适用温度 | -28-400℃ -28-500℃ | |||||||
| 应用规范 | 设计制造接 | GB12237-89 API6D JPI7S-48 | ||||||
| 法兰迟寸接 | JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214 | |||||||
| 结构长度接 | GB12221-89 ANSI B16.10 JIS B2002 | |||||||
| 检验试验接 | GB/T13927-89 JB/T9092-99 API598 API598 | |||||||
三、Q361Y焊接高压锻钢球阀规格尺寸：
| 公称压力 | 公称通径 | 尺寸(mm) | 重量 (KG) | ||||||
| D1 | L | H1 | H2 | E | F | W | |||
| 1.6 | 50 | 51 | 178 | 102 | 107 | - | - | 230 | 12 |
| 65 | 64 | 191 | 114 | 125 | - | - | 400 | 16 | |
| 80 | 76 | 203 | 127 | 152 | - | - | 400 | 22 | |
| 100 | 102 | 229 | 152 | 178 | - | - | 650 | 35 | |
| 125 | 127 | 356 | 184 | 300 | - | - | 1050 | 58 | |
| 150 | 152 | 394 | 219 | 330 | - | - | 1050 | 74 | |
| 200 | 203 | 457 | 273 | 398 | 116 | 350 | 600 | 205 | |
| 250 | 254 | 533 | 364 | 495 | 116 | 350 | 600 | 322 | |
| 300 | 305 | 610 | 395 | 580 | 171 | 420 | 800 | 460 | |
| 350 | 337 | 686 | 430 | 625 | 171 | 420 | 800 | 576 | |
| 400 | 387 | 762 | 470 | 670 | 257 | 400 | 800 | 864 | |
| 450 | 438 | 864 | 550 | 698 | 257 | 400 | 800 | 1280 | |
| 500 | 489 | 914 | 580 | 840 | 257 | 400 | 800 | 1600 | |
| 600 | 591 | 1067 | 700 | 1050 | 150 | 410 | 800 | 3450 | |
| 700 | 686 | 1245 | 800 | 1100 | 83 | 650 | 800 | 450 | |
| 800, | 781 | 1372 | 950 | 1150 | 83 | 650 | 800 | 5940 | |
| 900 | 876 | 1524 | 1100 | 1247 | 123 | 735 | 800 | 7540 | |
| 1000 | 978 | 1753 | 1200 | 1374 | 123 | 735 | 800 | 9320 | |
Q361Y焊接高压锻钢球阀是本公司主打产品，欢迎及时下单
